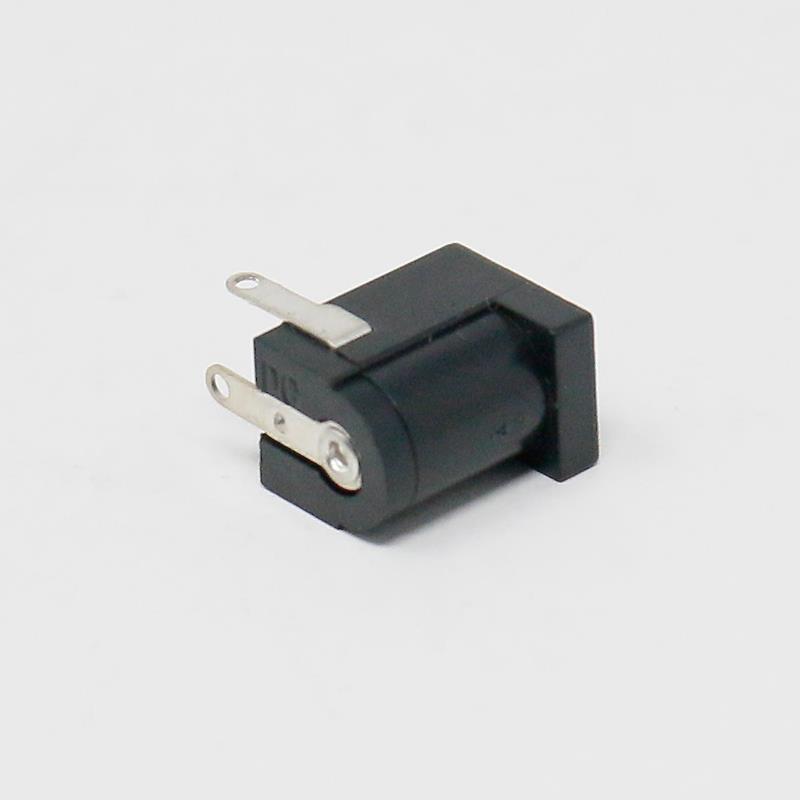

DC Buchse für Printmontage, 2,1/2,5mm, Kunststoff, Lötösen

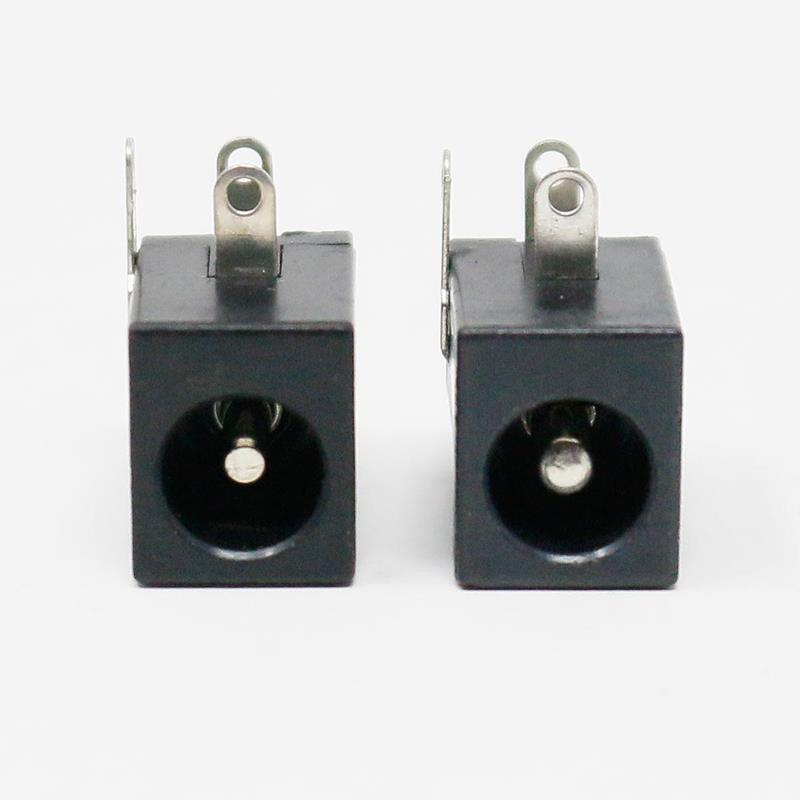

Diese DC-Buchse für Printmontage ist eine robuste und zuverlässige Lösung zur Stromversorgung über die Leiterplatte und eignet sich ideal für den Einbau in elektronische Geräte, Prototypen oder DIY-Projekte. Sie ist speziell für die THT-Montage (Through-Hole Technology) konzipiert und lässt sich direkt in die Leiterplatte einlöten. Erhältlich ist sie in zwei gängigen Varianten: mit 2,1 mm oder 2,5 mm Innendurchmesser. Beide Ausführungen verfügen über denselben Außendurchmesser von 5,5 mm, unterscheiden sich jedoch in der Größe des Mittelkontakts. Die Version mit 2,1 mm ist besonders weit verbreitet und mit den meisten Standardnetzteilen kompatibel. Die 2,5-mm-Ausführung hingegen bietet einen festeren Sitz des Hohlsteckers und wird häufig dann verwendet, wenn eine mechanisch stabilere Verbindung oder ein höherer Stromfluss gefordert ist. Wichtig zu beachten ist, dass diese beiden Varianten nicht untereinander kompatibel sind – der Stecker muss also exakt zur gewählten Buchse passen.

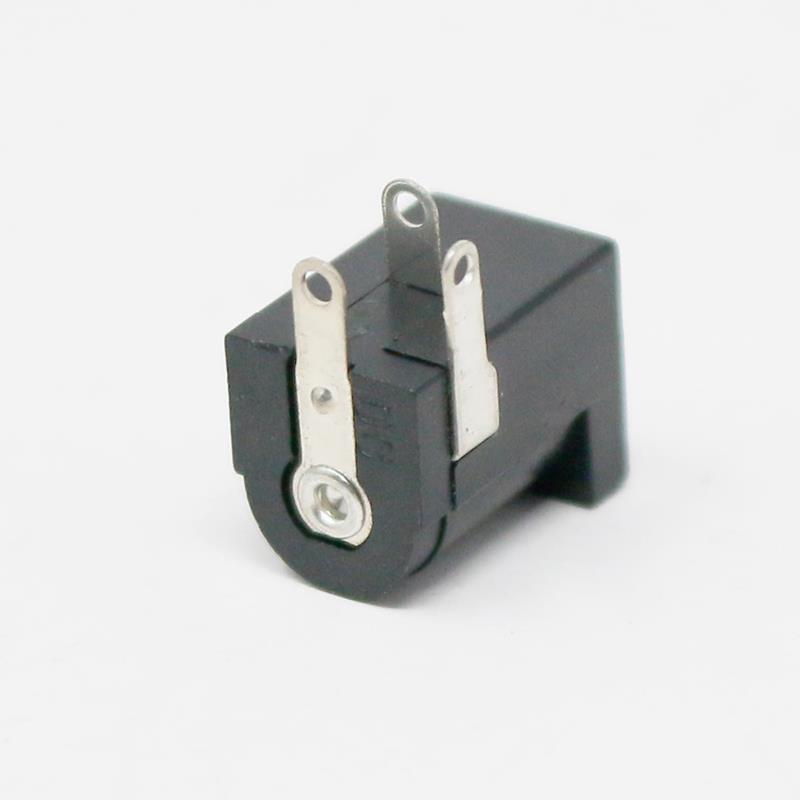

Ein wesentliches Merkmal dieser DC-Buchse sind die drei Lötösen für die Printmontage: Zwei davon dienen der elektrischen Verbindung von Plus- und Minuspol (Innen- und Außenkontakt), während die dritte Lötöse als Schaltkontakt fungieren kann. Dieser Schaltkontakt wird in vielen Geräten genutzt, um beim Einstecken eines Netzteils beispielsweise einen internen Stromkreis zu unterbrechen – etwa die Verbindung zu einer Batterie. Dadurch lassen sich automatische Umschaltungen zwischen Netz- und Batteriebetrieb realisieren, was insbesondere in mobilen oder energieautarken Geräten von Vorteil ist. Typische Anwendungsbereiche dieser DC-Buchse sind der Anschluss von Netzteilen an Mikrocontroller-Platinen wie Arduino, Raspberry Pi Shields, Steuerungen im Modellbau, DIY-Elektronikprojekte sowie der Gerätebau im Hobby- und Profibereich. Dank ihrer stabilen Bauweise, der einfachen Handhabung beim Löten und der vielseitigen Einsatzmöglichkeiten ist diese DC-Buchse die ideale Wahl für alle, die eine zuverlässige und funktionale Stromanschlusslösung direkt auf der Platine suchen.

Technische Details:
- Material: Kunststoff
- Farbe: schwarz
- Anschlusstyp: DC-Buchse, 5,5x2,1mm / 5,5x2,5mm
- Pin-Durchmesser: 2,1mm / 2,5mm
- zum Einbau in Gehäuse oder Platine
- Anschluss: 3x Lötfahnen (3 Pin)
- Nennlast: 1A, bis 30V DC

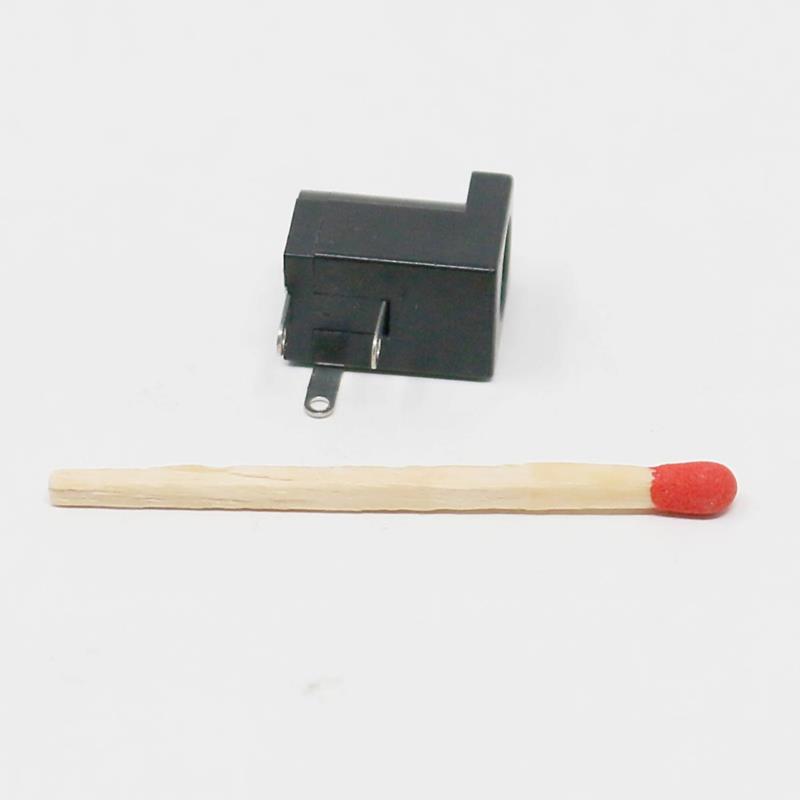

- Maße Front: ca. 9x10,7x3mm ((BxHxT)
- Gesamtlänge: ca. 14mm (mit Front)
- Gesamthöhe: ca. 15mm (mit Lötfahnen)
- Einbaumaß: ca. 9x14x10x4mm (BxHxT)
- alle Angaben laut Hersteller

Lieferumfang:
- 1x DC-Buchse für Printmontage 5,5x2,1mm, Kunststoffgehäuse, Lötanschluss oder
- 1x DC-Buchse für Printmontage 5,5x2,5mm, Kunststoffgehäuse, Lötanschluss
