Sicherungslasttrennschalter, Lasttrennschalter, Hauptschalter

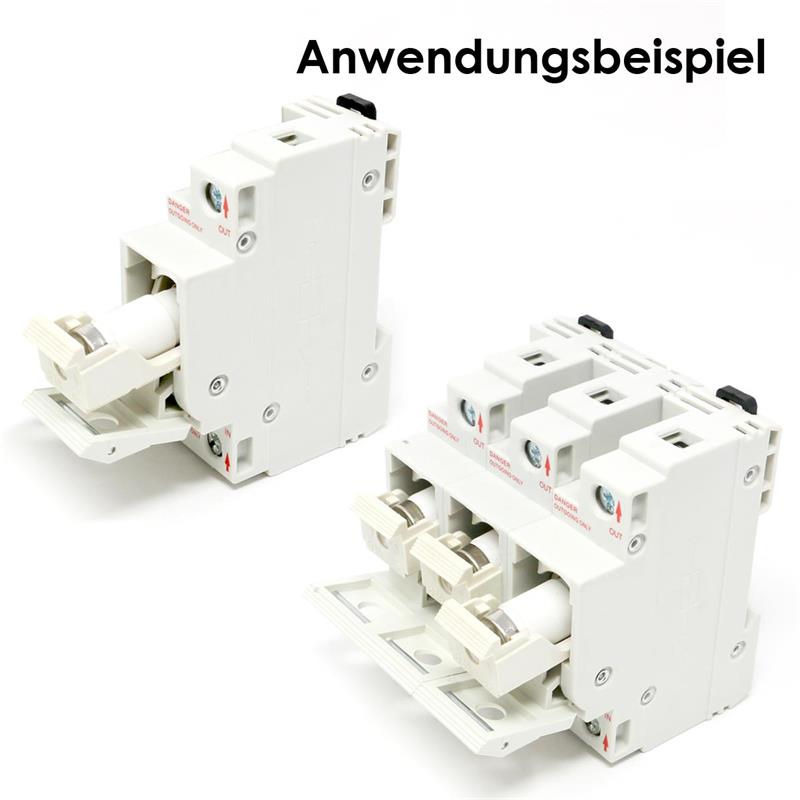

Der Lasttrennschalter KSF für Neozed-Sicherungen kombiniert die Funktionen von Schaltern und D0-Sicherungen und bietet zuverlässigen Schutz für elektrische Anlagen, die mit D02-Sicherungen ausgestattet sind. Diese Schalter finden ihren Einsatz in Elektroverteilungen, Sicherungskästen, Zählerschränken und ähnlichen Anwendungen. Ausgestattet mit einem Klick-Modul, lässt sich der KSF Lasttrennschalter schnell auf einer 35mm DIN-Hutschiene befestigen. Der Austausch des Sicherungseinsatzes kann durchgeführt werden, ohne direkten Kontakt mit spannungsführenden Teilen, was die Sicherheit des Bedienungspersonals erhöht. Die Möglichkeit zur Plombierung des Schalters verhindert unbefugten Zugriff und Manipulation, was die Sicherheit zusätzlich erhöht.

Ein Lasttrennschalter für eine Phase ist darauf ausgelegt, einen einzelnen Wechselstromkreis zu unterbrechen, wie er in Haushalten für den Schutz von elektrischen Geräten und Beleuchtung verwendet wird. Durch seine kompakte Bauform benötigt er nur eine Teilungseinheit auf der DIN-Schiene und eignet sich daher ideal für kleinere elektrische Verteilungen. Im Gegensatz dazu unterbricht ein Lasttrennschalter für drei Phasen drei getrennte Wechselstromkreise und wird häufig in industriellen Anwendungen, großen Elektroverteilungen und Maschinen eingesetzt. Der 3-Phasen-Schalter benötigt aufgrund seiner drei Pole drei Teilungseinheiten auf der DIN-Schiene und ist für höhere Leistungen ausgelegt.

Bei der Auswahl zwischen einem Lasttrennschalter für eine Phase und einem für drei Phasen sollte der Platzbedarf auf der DIN-Schiene und die spezifischen Anforderungen der elektrischen Installation berücksichtigt werden. Die Auswahl des passenden Lasttrennschalters hängt von der Anzahl der zu schaltenden Phasen und der Gesamtleistung der Anlage ab. Die Installation dieser Schalter sollte ausschließlich von ausgebildetem Fachpersonal durchgeführt werden, um die Einhaltung elektrischer Vorschriften und Sicherheitsstandards zu gewährleisten, potenzielle Gefahren zu minimieren und einen ordnungsgemäßen Betrieb der elektrischen Anlage sicherzustellen.

Der Lasttrennschalter KSF besteht aus Kunststoff und ist in Weiß erhältlich. Er ist für einen maximalen Strom von 63A ausgelegt und verfügt über einen D02-Sicherungssockel. Zur Montage dient eine 35mm DIN-Hutschiene. Der Schalter bietet Berührungsschutz, und die Zuleitungen können an der Ober- oder Unterseite angeschlossen werden. Der Anschluss erfolgt über Schraubklemmen, und der Schalter ist plombierbar, sowohl mit als auch ohne Sicherungseinsatz. Die Schutzklasse des Lasttrennschalters ist IP20.

Technische Details:
- Material: Kunststoff
- Farbe: weiß
- Strom: max. 63A
- Sicherungssockel: D02
- Montage: DIN-Hutschienen 35mm
- mit Berührungsschutz
- Zuleitungsanschluss an Ober- oder Unterseite
- Anschluss über Schraubklemmen
- plombierbar (mit oder ohne Sicherungseinsatz)
- Schutzklasse: IP20
- alle Angaben laut Hersteller

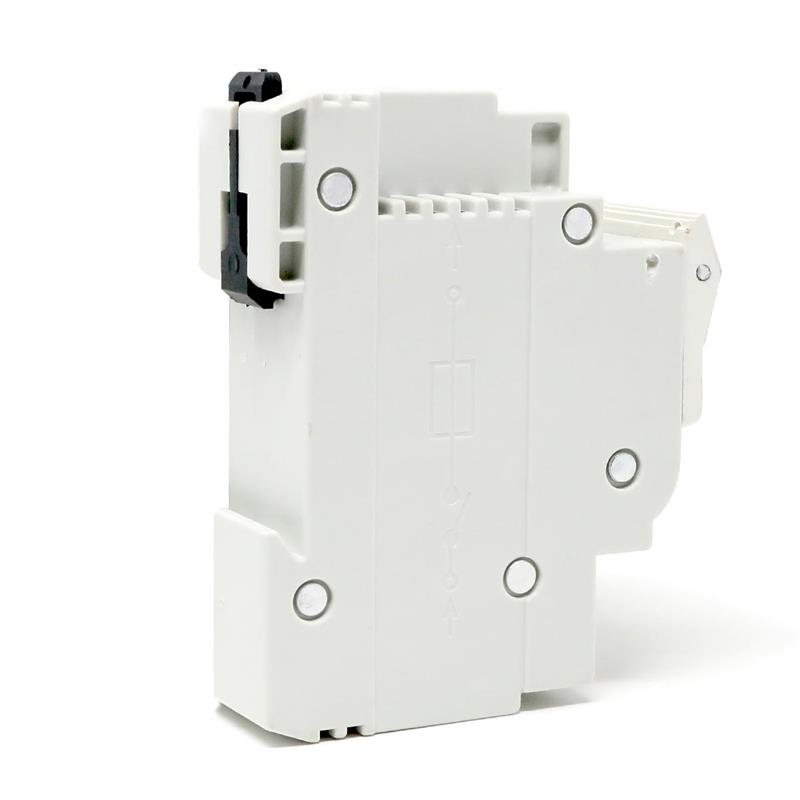

Lasttrennschalter 1P
- Spannung: 220-240V
- Ausführung: 1 Phase
- Belastbarkeit: 1x 63A
- Platzbedarf: 1 Teilungseinheit

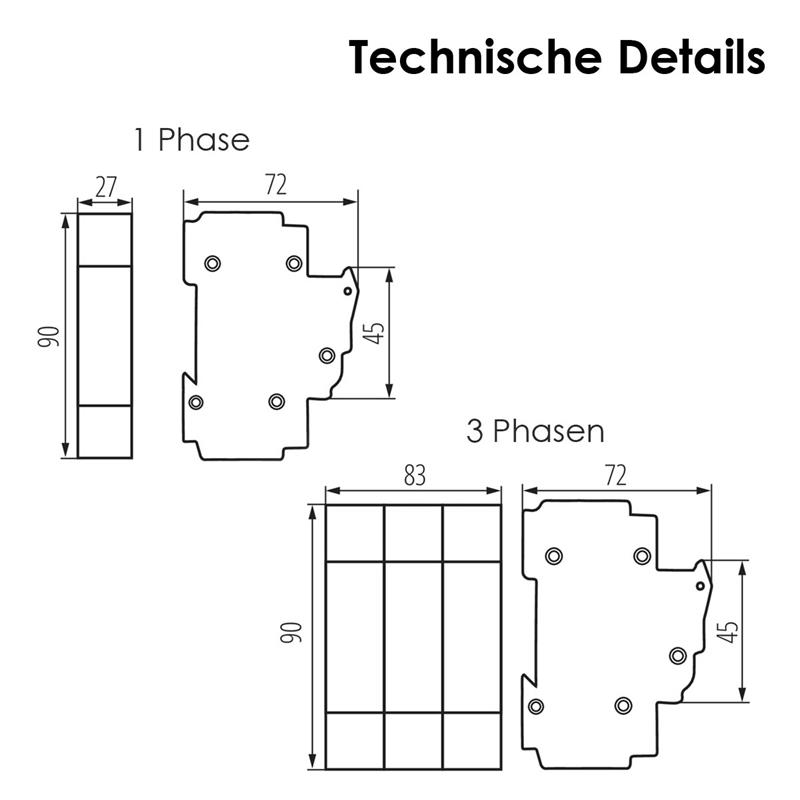

- Maße: 27x90x72mm (BxHxT)
- Gewicht: 140g

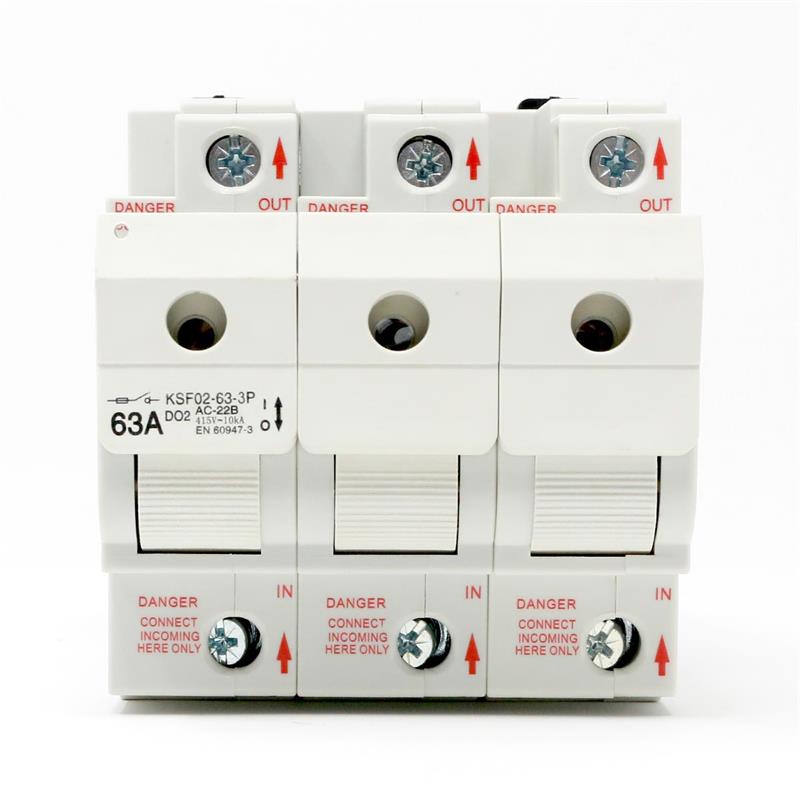

Lasttrennschalter 3P
- Spannung: 400V
- Ausführung: 3 Phasen
- Belastbarkeit: 3x 63A
- Platzbedarf: 3 Teilungseinheit
- Maße: 83x90x72mm (BxHxT)
- Gewicht: 420g

Lieferumfang:
- 1x Lasttrennschalter KSF, 1P, für Neozed-Sicherungen oder
- 1x Lasttrennschalter KSF, 3P, für Neozed-Sicherungen
