Verteilerklemmen 2-reihig, Stromaufteilung für DIN-Schienen

Eine zuverlässige und übersichtliche Stromverteilung ist die Grundlage jeder professionellen Elektroinstallation. Strom-Verteilerblöcke bieten hierfür eine durchdachte Lösung, indem sie die sichere Aufteilung elektrischer Energie innerhalb von Schaltschränken und Verteilersystemen ermöglichen und gleichzeitig für Ordnung, Effizienz und Betriebssicherheit sorgen. Als zentrale Verbindungseinheit übernehmen Verteilerblöcke die Aufgabe, eine oder mehrere Einspeiseleitungen aufzunehmen und diese gezielt auf mehrere Stromkreise zu verteilen. Dabei wird ein eingehendes Stromkabel an den Verteilerblock angeschlossen und die Energie über integrierte Verteilerschienen auf mehrere Ausgangsklemmen verteilt. Dies ermöglicht es, größere Leiterquerschnitte effizient auf mehrere kleinere Leitungen aufzuteilen und unterschiedliche Stromkreise zuverlässig zu versorgen. Die strukturierte Anordnung reduziert den Verdrahtungsaufwand und erleichtert sowohl die Installation als auch spätere Wartungs- und Erweiterungsarbeiten. Ein zentrales Element des Systems ist die integrierte DIN-Schienenklemme, die eine normgerechte und modulare Montage innerhalb von Verteilern ermöglicht. Sie ist speziell für den Einsatz mit modularen Geräten konzipiert und erlaubt eine schnelle, ordentliche und komfortable Installation auf standardisierten Tragschienen. Dadurch lassen sich mehrere Komponenten effizient kombinieren und platzsparend integrieren. Die Verteilerblöcke sind für eine Vielzahl von Leiterarten ausgelegt und bieten eine hohe Flexibilität in der Anwendung. Sowohl eindrähtige Leiter, wie Einzelkernkabel (Typ DY), als auch flexible Leitungen, beispielsweise mehrdrähtige Weichleiter (Typ LGY), können dauerhaft und sicher verbunden werden. Die Konstruktion der Klemmen gewährleistet dabei eine stabile Kontaktierung und eine zuverlässige Stromübertragung auch bei höheren Belastungen. Zur Erhöhung der Betriebssicherheit sind die Verteilerblöcke mit schützenden Abdeckungen ausgestattet, die nach der Installation der Verkabelung geschlossen werden. Diese verhindern einen unbeabsichtigten Kontakt mit stromführenden Teilen und den Verteilerschienen und tragen somit maßgeblich zur sicheren Nutzung bei. Gleichzeitig bleibt die Installation geschützt und übersichtlich.

Technisch unterscheiden sich die einzelnen Ausführungen vor allem in der Anzahl der Kontakte sowie in der Konfiguration der Eingangsanschlüsse und den unterstützten Leiterquerschnitten. Kompakte Varianten mit beispielsweise 7 Kontakten eignen sich besonders für kleinere Installationen mit begrenztem Platzangebot. Modelle mit 11 Kontakten bieten eine erweiterte Anschlusskapazität und mehr Flexibilität bei mittleren Anwendungen. Größere Ausführungen mit 15 Kontakten sind für komplexe Installationen ausgelegt, bei denen mehrere Stromkreise parallel verteilt werden müssen. Auch die Eingangsanschlüsse variieren je nach Modell und ermöglichen den Anschluss unterschiedlicher Leiterquerschnitte, typischerweise im Bereich von 1,5mm² bis 16mm². Dadurch kann der Verteilerblock optimal an die jeweilige Anwendung angepasst werden. Alle Varianten sind für einen Nennstrom von bis zu 125A ausgelegt und bieten somit ausreichend Leistungsreserven für anspruchsvolle Installationen im Innenbereich. Durch die Kombination aus effizienter Stromverteilung, flexibler Anschlussvielfalt, normgerechter DIN-Schienenmontage und integrierten Sicherheitsmerkmalen stellen Strom-Verteilerblöcke eine leistungsstarke und zuverlässige Lösung für moderne Elektroinstallationen dar.

Technische Details:
- Material Gehäuse: Kunststoff
- Material Schienen: Messing
- Farbe: blau, transparente Abdeckung
- Anschlussdesign: Pressklemme
- Produktart: Kabelklammer
- Anschlusstyp: Durchgang
- Nennstrom: max. 125A
- Anzahl der Schienen: 2

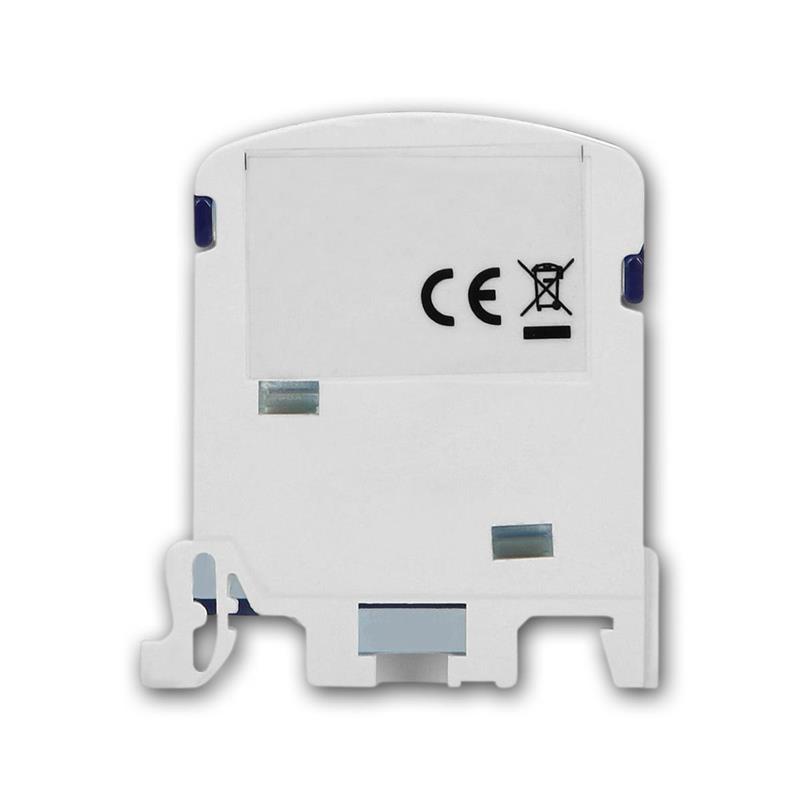

- zur Installation auf DIN-Schiene / Hutschiene (TH35)
- Schutzklasse: IP20
- alle Angaben laut Hersteller

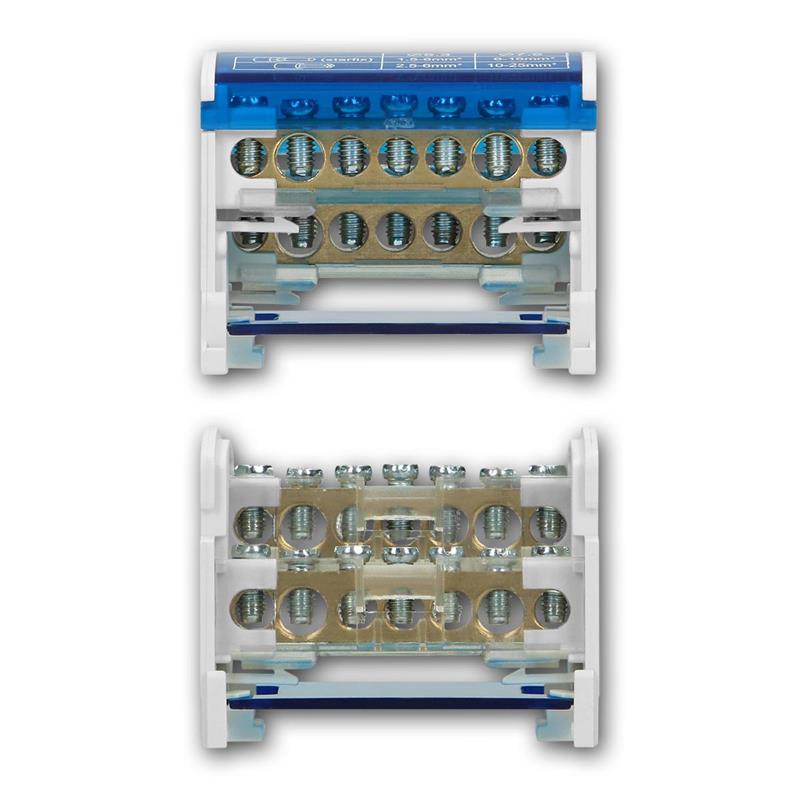

Strom-Verteilerblock für 2x 7 Kabel
- Anzahl der Kontakte: 7
- Eingangsanschluss: 5x 1,5-6mm² / 2x 6-16mm²
- Maße: ca. 65x50x42mm (BxHxT)

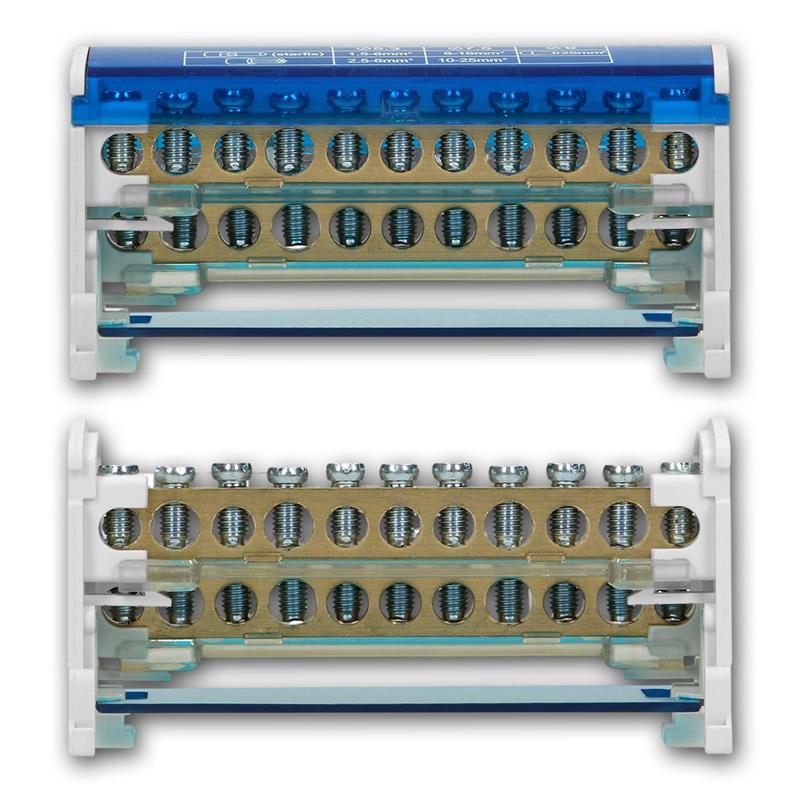

Strom-Verteilerblock für 2x 11 Kabel
- Anzahl der Kontakte: 11
- Eingangsanschluss: 7x 1,5-6mm² / 2x 6-16mm² / 2x 10-16mm²
- Maße: ca. 100x50x42mm (BxHxT)

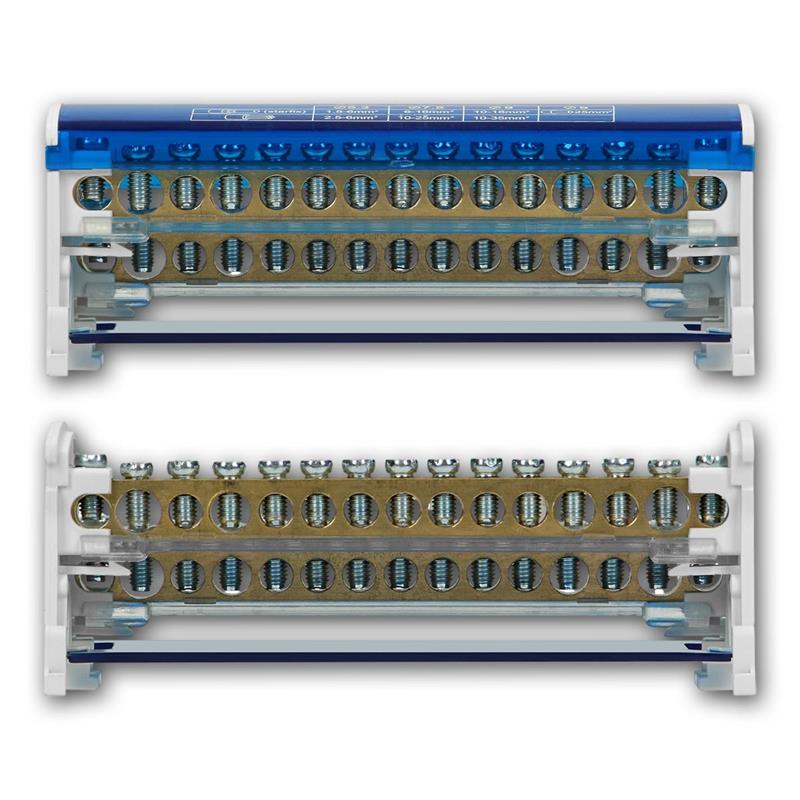

Strom-Verteilerblock für 2x 15 Kabel
- Anzahl der Kontakte: 15
- Eingangsanschluss: 11x 1,5-6mm² / 2x 6-16mm² / 2x 10-16mm²
- Maße: ca. 135x50x85mm (BxHxT)

Lieferumfang:
- 1x Strom-Verteilerblock für 2x 7 Kabel, DIN-Schiene oder
- 1x Strom-Verteilerblock für 2x 11 Kabel, DIN-Schiene oder
- 1x Strom-Verteilerblock für 2x 15 Kabel, DIN-Schiene
